| 产品特性：防爆 | 货号：8077/-20 |

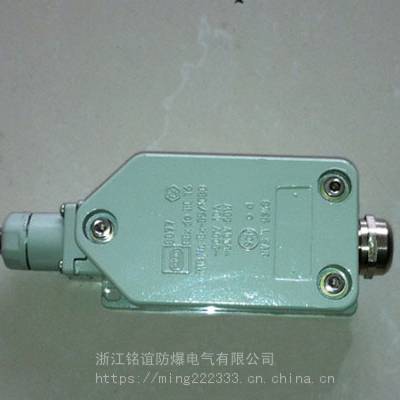

一、8077防爆行程开关
三、8077防爆行程开关产品特点
行程开关由外壳（壳体，盖），传动头和隔爆型微动开关等组成。外壳为增安型结构，采用含镁量不大于0.5%的轻铝合金压铸而成，表面环氧粉末涂复，外形美观且具有耐冲击等优良性能。微动开关固定的壳体内，传动头装在壳体的上端随着杠杆的转动或顶杆的移动，从而实现开关触头的开或闭，盖与壳身之间设有密封圈，并用不锈钢螺钉紧固，可***外壳的防护等级达到IP54。隔爆型微动开关，结构紧凑，可靠性强，体积小，通断能力和寿命指标高是具有***水平的配套元件。
四、8077防爆行程开关技术参数
类别 | 额定工作电压（V） | 额定工作电流（A） | 电缆外径（mm） | 防爆等级 | 防护 等级 | 触头形式 | |
常分 | 常分 | ||||||
交流AC | 500 | 10 | φ9～φ15.5 | Exed.ⅡCT6 | IP54 | 1 | 1 |
直流DC | 500 | 0.12 | 1或or1 | ||||
220 | 0.50 | 1或or1 | |||||
24 | 7 | 1 | 1 | ||||
型号 | 动作行程(mm) | 超行程(mm) | 差程(mm) | 操作力(kg) |
8077/1-20 | ＜5(mm) | ＞4(mm) | ＜3(mm) | ≯61.8 |
8077/1-11 | ＜40° | ＞30° | ≤25° | ≯13.7 |
